混合ガスの流れ場

計算条件

混合ガスの流れ場 外壁の壁温300[K] 内部の壁温800[K] 壁面は乱反射 流入 He　1000 Sccm O2　300　Sccm Ar　 100　Sccm

計算結果

  • 密度分布 Ar

    密度分布 Ar

  • 密度分布 O2

    密度分布 O2

  • 密度分布 He

    密度分布 He

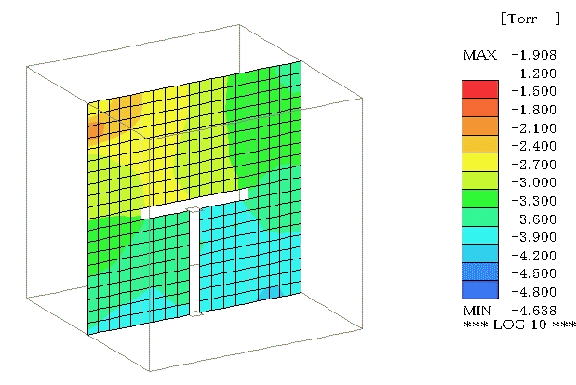

  • 圧力分布 Ar

    圧力分布 Ar

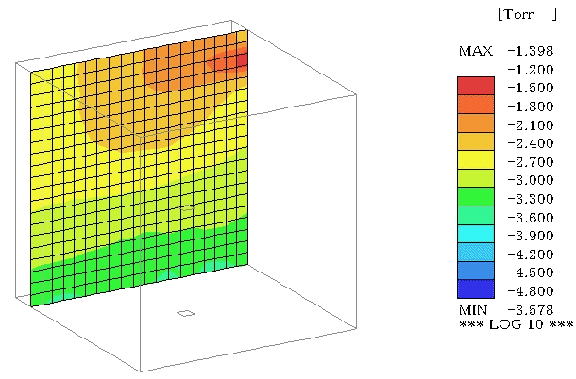

  • 圧力分布 O2

    圧力分布 O2

  • 圧力分布 He

    圧力分布 He

  • 温度分布 Ar

    温度分布 Ar

  • 温度分布 O2

    温度分布 O2

  • 温度分布 He

    温度分布 He

  • 速度分布 Ar

    速度分布 Ar

  • 速度分布 O2

    速度分布 O2

  • 速度分布 He

    速度分布 He
